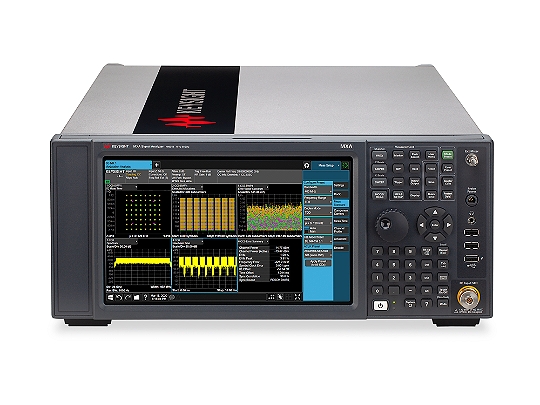

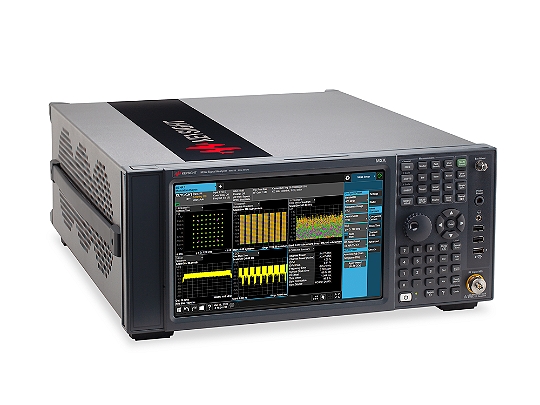

是德科技N9020B信號分析儀10Hz至50GHz
型號：N9020B MXA
是德科技N9021B MXA信號分析儀，頻譜分析儀測量應用軟件，I Q 分析儀測量應用軟件，PowerSuite 一鍵式功率測量
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
MXA 信號分析儀能夠提供經過校正的測量結果，支持更短的設置時間和自定義測量顯示，從而幫助您更快地找出并解決問題。 顏色編碼結果和耦合游標，使您可以輕松識別新一代無線器件中的測量結果和重要事件。
MXA 信號分析儀專為測試無線器件而設計，提供了最新的參數測試和射頻功能測試，可以幫助您快速、自信地表征來自無線器件的各種信號。 直觀的多點觸控界面可以顯著降低測量復雜性，即使是測試更先進的器件也能輕松完成。
N9020B MXA 信號分析儀特點：
擁有 10 Hz 至 50 GHz 的寬闊頻率范圍以及最高 160 MHz 的分析帶寬，讓您可以查看更多信號細節
硬件加速的功率測量、快速顯示更新速率、快速游標峰值搜索以及快速掃描等功能特性可以大大縮短測試時間
能夠進行更長時間的 I/Q 采樣，實現全面的信號表征
EVM 最低達 0.3%（–50 dB），讓您可以準確分析復雜的信號
利用 PathWave X 系列應用軟件的一鍵式測量功能，讓測試變得更簡單
全頻段實時頻譜分析功能，讓您可以捕獲偶發或瞬態信號
Keysight N9020B MXA 信號分析儀技術指標：
| 頻率 | 10 Hz 至 50 GHz |
|---|---|
| 頻率選件 | 3.6, 8.4, 13.6, 26.5, 32, 44, 50 GHz |
| 最大分析帶寬 | 160 MHz |
| 帶寬選件 | 25 MHz 標配，40、85、125、160 MHz |
| 最大實時帶寬 | 160 MHz |
| 實時帶寬選件 | 85, 125, 160 MHz |
| 1 GHz 時的 DANL | -172 dBm |
| 1 GHz 時，10 kHz 頻偏處的相位噪聲 | -114 dBc/Hz |
| 1 GHz 時，30 kHz 頻偏處的相位噪聲 | -114 dBc/Hz |
| 1 GHz 時，1 MHz 頻偏處的相位噪聲 | -136 dBc/Hz |
| 總體幅度精度 | ±0.23 dB |
| 三階截獲（TOI），1 GHz 時 | +20 dBm |
| 1 GHz 時的最大三階動態范圍 | 116 dB |
| 應用-通用 |
|
| 應用-蜂窩 |
|
| 應用-無線連通性 |
|
| 應用-數字視頻 | 無 |
| 性能水平 | ◆◆◆◆◇◇ |
| 標準衰減器衰減范圍 | 70 dB |
| 標準衰減器步進 | 2 dB |
| 100% 截獲概率的最短信號持續時間 | 3.57 ？s |
| 信掩比 > 60 dB 時的可檢測信號持續時間 | 5 ns |
| 無雜散動態范圍 | 72 dBc |
| 多域帶寬 | 160 MHz |
| 顯示視圖 |
|
| 觸發 |
|
| 使用頻率模板觸發的應用軟件 |
|
| 2 GHz 時的 DANL，不配備前置放大器 | -154 dBm/Hz |
| 10 GHz 時的 DANL，不配備前置放大器 | -151 dBm/Hz |
| 可用應用 | 是 |
| 臺式 | 是 |
| Real-Time Data Streaming | 否 |
