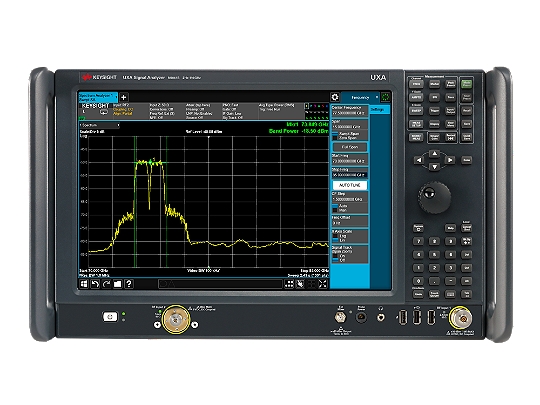

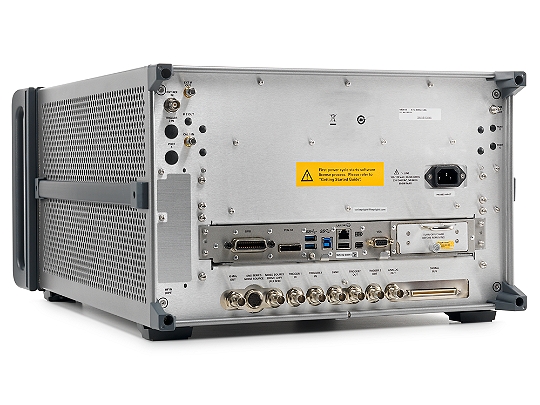

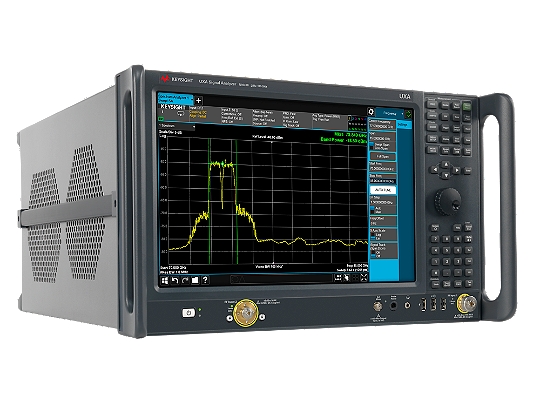

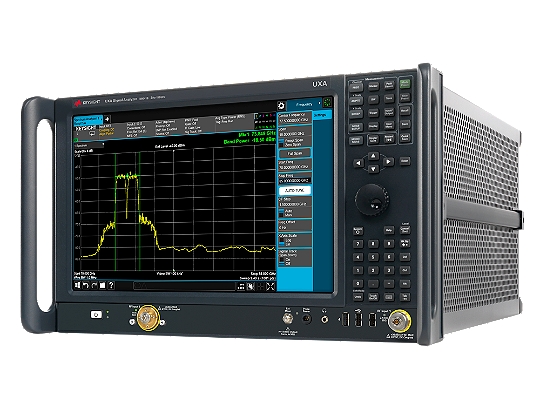

型號：N9041B
憑借最低 -150 dBm Hz（> 50 GHz）的 DANL，可以捕獲更低電平的雜散信號
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
主要特性和功能
· 表征復雜的毫米波信號：5G、802.11、衛星、雷達
· 在高達 110 GHz 的頻率范圍內執行連續掃描
· 憑借最低 -150 dBm/Hz（> 50 GHz）的 DANL，可以捕獲更低電平的雜散信號
· 簡化對最新寬帶信號的分析：1 GHz 全積分瞬時帶寬；使用外部中頻輸出可達 5 GHz
技術指標
頻率 | 2 Hz 至 110 GHz |
頻率選件 | 90, 110 GHz, Mixers to 1.1 THz |
標準衰減器衰減范圍 | 70 dB |
標準衰減器步進 | 2 dB |
實時帶寬選件 | 255 MHz |
1 GHz 時的 DANL | -174 dBm |
最大分析帶寬 | 1 GHz |
1 GHz 時，1 MHz 頻偏處的相位噪聲 | -147 dBc/Hz |
1 GHz 時，10 kHz 頻偏處的相位噪聲 | -135 dBc/Hz |
1 GHz 時，30 kHz 頻偏處的相位噪聲 | -136 dBc/Hz |
無雜散動態范圍 | 78 dBc |
三階截獲（TOI），1 GHz 時 | +22 dBm |
最大實時帶寬 | 255 MHz |
總體幅度精度 | ±0.19 dB |
帶寬選件 | 25 MHz standard, 40 MHz, 1 GHz |
應用——蜂窩 | · GSM/EDGE · LTE/LTE-Advanced · NB-IoT · W-CDMA/HSPA/HSPA+ |
應用——通用 | · 89600 VSA 軟件 · 模擬解調 · 噪聲系數 · 相位噪聲 · 脈沖 · 實時頻譜分析 · EMI · MATLAB · Vector Modulation Analysis |
應用——無線連通性 | · Bluetooth? (BR/EDR/LE4.2/5.0) · Short Range Communications (ZigBee, Z-Wave) · WLAN 802.11(a/b/g/j/p/n/ac/ad/af/ah/ax) |
100% 截獲概率的最短信號持續時間 | 3.517 μs |
信掩比 > 60 dB 時的可檢測信號持續時間 | 3.33 ns |
顯示視圖 | · 密度 · 頻譜圖 · 密度頻譜圖 · PvT（功率隨時間的變化）頻譜 · PvT（功率隨時間的變化）頻譜圖 · PvT（功率隨時間的變化） |
觸發 | · FMT（頻率模板觸發） · TQT（時間限定觸發） · 電平 · 射頻猝發 · 線路 · 外置 · 周期 · Density · Density Spectrogram · PvT (Power vs Time) · PvT (Power vs Time) Spectrogram · Spectrogram |
使用頻率模板觸發的應用軟件 | · 89600 VSA 軟件 · 實時頻譜分析儀 · Pulse Measurement Application |
