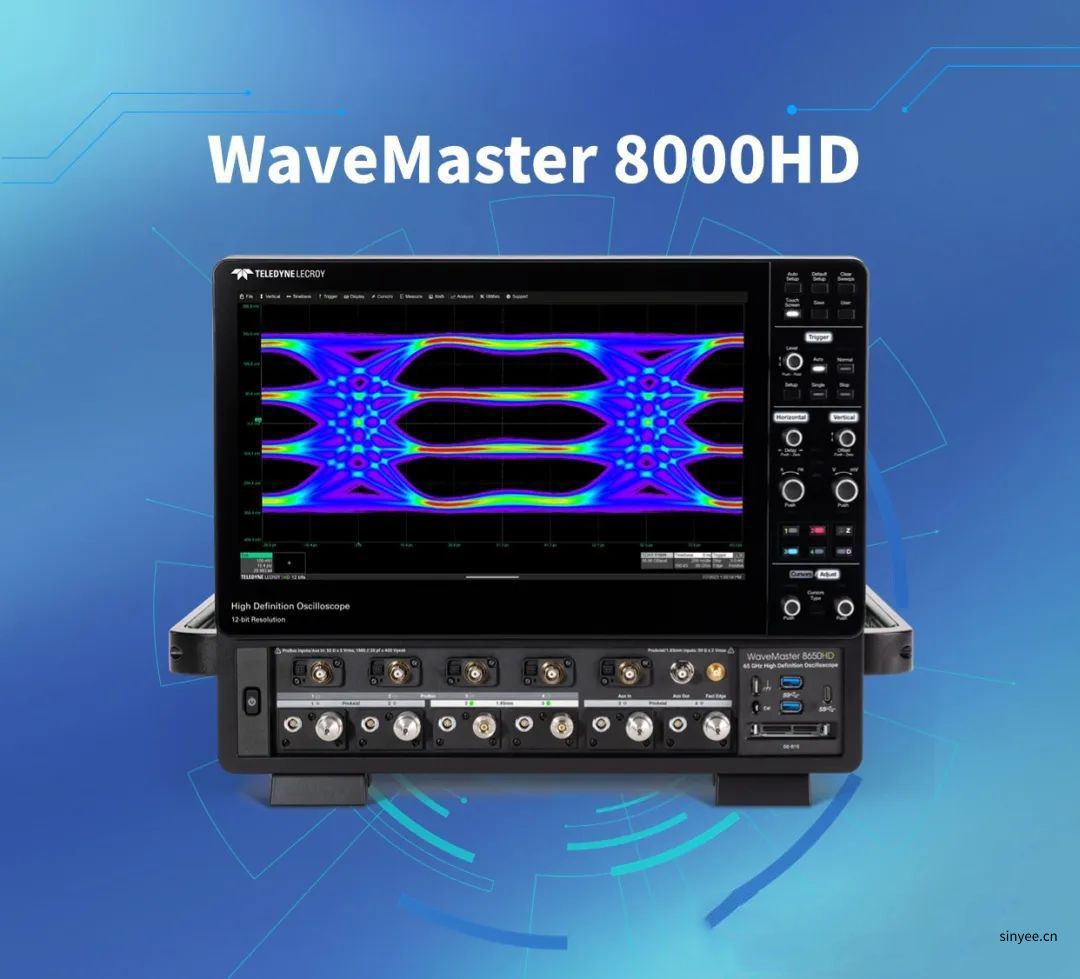

力科WaveMaster 8000HD 系列高帶寬高精度示波器-云帆興燁
型號：WaveMaster 8000HD 系列
力科WaveMaster 8000HD 系列高帶寬高精度示波器，12位高精度、跨層分析和無與倫比的調試功能與針對PCIe和USB-C測試的新串行數據分析包相結合。
◆ 帶寬分布6GHz-65GHz帶寬和80 GS/s采樣率
◆ 最先進的示波器用戶界面
◆ 垂直分辨率12Bit
◆ 行業唯一的硬件14.1 Gb/s串行觸發
◆ 極低抖動測量噪底和優秀的時基穩定性
◆ 完整的串行數據分析，調試，驗證及一致性工具
◆ 集成的50Ω和1MQ輸入實現了真正的連接和探測靈活性
◆ 集成的標準和用戶自定義測量和函數功能提供了無與倫比的分析能力

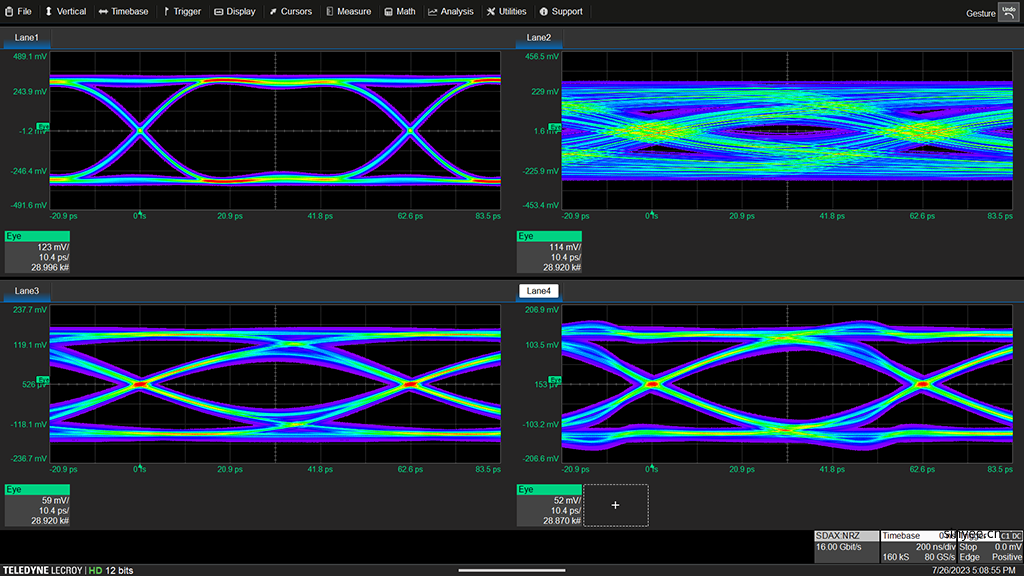

◆ 多鏈路串行數據眼圖，抖動，和串?dāng)_分析
◆ 實時去嵌，仿真，以及均衡的優越性能
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
強大的串行數據分析平臺

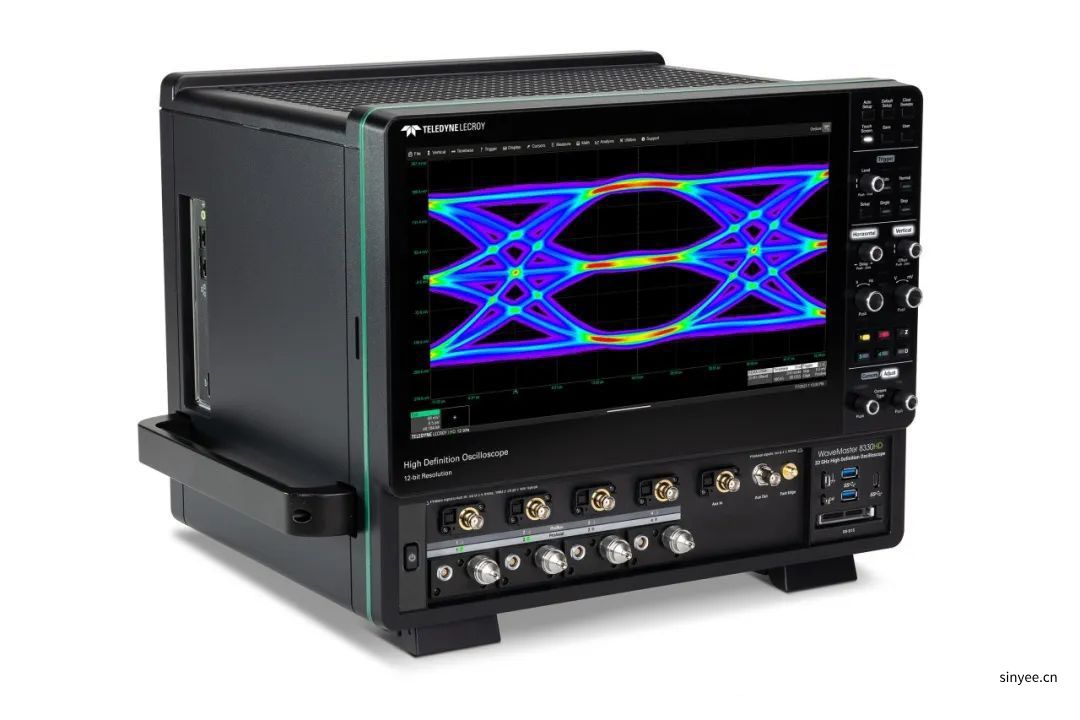

WaveMaster 8000HD 是一款專為產品開發所有階段而設計的高速示波器，無論是首次硅片特性分析、通道鏈路驗證還是整個協議棧的調試。沒有其他高速示波器能夠通過更多獨特工具支持更多工程任務。
? 卓越的信號表征性能
? 無與倫比的驗證和調試功能
? 內置專業串行數據分析工具
高帶寬、高分辨率、快速示波器處理
WaveMaster 8000HD 示波器是功能強大的高帶寬示波器信號采集和處理平臺。
? 帶寬高達65 GHz，采樣率320 GS/s
? 全帶寬和采樣率下為 12 位
? 高達 8 Gpts 的采集內存可捕獲每個細節
? 一流的 PC 系統，配備 64 GB RAM，可用于快速示波器處理復雜信號
全面的串行數據專業分析工具
SDA 8000HD 串行數據分析儀型號包括額外的采集內存、8 Gb/s 串行觸發器（可升級至 16 Gb/s）以及 SDA Expert 眼圖和抖動分析工具的核心版本。
? 針對 PCI Express、USB Type-C 的定制信號分析、DDR等技術
? 強大的 PAM 和 NRZ 眼圖、抖動和鏈路分析工具
跨層 PCI Express 測試
Teledyne LeCroy 可以提供 PCIe 跨層測試（從協議到物理），同時還提供具有復雜抖動、眼圖、調試和合規軟件的卓越儀器。
? 通過跨層分析簡化 PCIe 鏈路測試
? 為 PCIe 合規性和互操作性測試提供最大的信心
? 包括用于測量和表征信號的內置 PCIe 專業知
USB 和 USB Type-C 電氣測試領先地位 - 從 PHY 到協議
完整的USBXNUMX、Thunderbolt、USB XNUMX/XNUMX、DisplayPortXNUMX 和 USB PD PHY 和 PHY-logic層示波器解決方案，這些接口均通過 USB Type-C 連接器實現。
? 用于 USB Type-C 測試的最佳示波器
? 用于測量和表征信號的內置 USB-C 測試專業知識
? 通過跨層分析簡化 USB-C 鏈路測試
從 DDR 啟動到 DDR 一致性測試的最快過程
使用正確的工具快速測試雙倍數據速率 (DDR) 和低功耗 DDR (LPDDR) 設計的每個階段（從初始啟動到 JEDEC 合規性測試），加快最終產品的開發進程。
? 從初始啟動到驗證，最大化 DDR 運行性能
? 加速 DDR 預合規性測試和微調
? 全面的 DDR 合規性測試
? 區域觸發軟件選項提供了一個簡單的圖形繪制工具，可以輕松觸發復雜信號。
| 型號 | 帶寬 | 輸入通道 | 最大采集內存 | 采樣率 | 垂直分辨率 |
WaveMaster 8060HD | 6 GHz | 4（6 GHz ProLink 輸入或 2 GHz ProBus 輸入的任意組合） | 8000 Mpts/ch | 80 GS/s 采樣率 | 12位； 高達 15 位，增強分辨率 (ERES) |
SDA 8060HD | 6 GHz | 4（6 GHz ProLink 輸入或 2 GHz ProBus 輸入的任意組合） | 8000 Mpts/ch | 80 GS/s 采樣率 | 12位； 高達 15 位，增強分辨率 (ERES) |
WaveMaster 8080HD | 8 GHz | 4（8 GHz ProLink 輸入或 2 GHz ProBus 輸入的任意組合） | 8000 Mpts/ch | 80 GS/s 采樣率 | 12位； 高達 15 位，增強分辨率 (ERES) |
SDA 8080HD | 8 GHz | 4（8 GHz ProLink 輸入或 2 GHz ProBus 輸入的任意組合） | 8000 Mpts/ch | 80 GS/s 采樣率 | 12位； 高達 15 位，增強分辨率 (ERES) |
WaveMaster 8130HD | 13 GHz | 4（13 GHz ProLink 輸入或 2 GHz ProBus 輸入的任意組合） | 8000 Mpts/ch | 80 GS/s 采樣率 | 12位； 高達 15 位，增強分辨率 (ERES) |
SDA 8130HD | 13 GHz | 4（13 GHz ProLink 輸入或 2 GHz ProBus 輸入的任意組合） | 8000 Mpts/ch | 80 GS/s 采樣率 | 12位； 高達 15 位，增強分辨率 (ERES) |
WaveMaster 8160HD | 16 GHz | 4（16 GHz ProLink 輸入或 2 GHz ProBus 輸入的任意組合） | 8000 Mpts/ch | 80 GS/s 采樣率 | 12位； 高達 15 位，增強分辨率 (ERES) |
SDA 8160HD | 16 GHz | 4（16 GHz ProLink 輸入或 2 GHz ProBus 輸入的任意組合） | 8000 Mpts/ch | 80 GS/s 采樣率 | 12位； 高達 15 位，增強分辨率 (ERES) |
WaveMaster 8200HD | 20 GHz | 4（20 GHz ProLink 輸入或 2 GHz ProBus 輸入的任意組合） | 8000 Mpts/ch | 160 GS/s 采樣率 | 12位； 高達 15 位，增強分辨率 (ERES) |
SDA 8200HD | 20 GHz | 4（20 GHz ProLink 輸入或 2 GHz ProBus 輸入的任意組合） | 8000 Mpts/ch | 160 GS/s 采樣率 | 12位； 高達 15 位，增強分辨率 (ERES) |
WaveMaster 8250HD | 25 GHz | 4（25 GHz ProAxial 輸入或 2 GHz ProBus 輸入的任意組合） | 8000 Mpts/ch | 160 GS/s 采樣率 | 12位； 高達 15 位，增強分辨率 (ERES) |
SDA 8250HD | 25 GHz | 4（25 GHz ProAxial 輸入或 2 GHz ProBus 輸入的任意組合） | 8000 Mpts/ch | 160 GS/s 采樣率 | 12位； 高達 15 位，增強分辨率 (ERES) |
WaveMaster 8330HD | 33 GHz | 4（33 GHz ProAxial 輸入或 2 GHz ProBus 輸入的任意組合） | 8000 Mpts/ch | 160 GS/s 采樣率 | 12位； 高達 15 位，增強分辨率 (ERES) |
SDA 8330HD | 33 GHz | 4（33 GHz ProAxial 輸入或 2 GHz ProBus 輸入的任意組合） | 8000 Mpts/ch | 160 GS/s 采樣率 | 12位； 高達 15 位，增強分辨率 (ERES) |
WaveMaster 8500HD | 50 GHz | 4（33 GHz ProAxial 輸入或 2 GHz ProBus 輸入的任意組合）， | 1.85mm 輸入：16000 Mpts 1 或 2 通道 | 1.85mm 輸入：320 GS/s | 12位； 高達 15 位，增強分辨率 (ERES) |
SDA 8500HD | 50 GHz | 4（33 GHz ProAxial 輸入或 2 GHz ProBus 輸入的任意組合）， | 1.85mm 輸入：16000 Mpts 1 或 2 通道 | 1.85mm 輸入：320 GS/s | 12位； 高達 15 位，增強分辨率 (ERES) |
WaveMaster 8590HD | 59 GHz | 4（33 GHz ProAxial 輸入或 2 GHz ProBus 輸入的任意組合）， | 1.85mm 輸入：16000 Mpts 1 或 2 通道 | 1.85mm 輸入：320 GS/s | 12位； 高達 15 位，增強分辨率 (ERES) |
SDA 8590HD | 59 GHz | 4（33 GHz ProAxial 輸入或 2 GHz ProBus 輸入的任意組合）， | 1.85mm 輸入：16000 Mpts 1 或 2 通道 | 1.85mm 輸入：320 GS/s | 12位； 高達 15 位，增強分辨率 (ERES) |
WaveMaster 8650HD | 65 GHz | 4（33 GHz ProAxial 輸入或 2 GHz ProBus 輸入的任意組合）， | 1.85mm 輸入：16000 Mpts 1 或 2 通道 | 1.85mm 輸入：320 GS/s | 12位； 高達 15 位，增強分辨率 (ERES) |
SDA 8650HD | 65 GHz | 4（33 GHz ProAxial 輸入或 2 GHz ProBus 輸入的任意組合）， | 1.85mm 輸入：16000 Mpts 1 或 2 通道 | 1.85mm 輸入：320 GS/s | 12位； 高達 15 位，增強分辨率 (ERES) |
