是德InfiniiVision 3000GX系列示波器（200MHz-1.5GHz帶寬）
型號：InfiniiVision 3000GX
3000G X 系列將我們的一些高端技術帶到入門級示波器上，可以提供帶寬覆蓋 100 MHz 到 1 GHz 的 20 種型號
◆ 帶寬：100 MHz 至 1 GHz
◆ 采樣率：5 GSa/s
◆ 存儲深度：4 Mpts
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
功能更先進，使用更簡便
Keysight 3000G X 系列示波器支持您快速、輕松地執行可靠的測量。 3000G X 系列將我們的一些高端技術帶到入門級示波器上，可以提供帶寬覆蓋 100 MHz 到 1 GHz 的 20 種型號，并配有直觀的 8.5 英寸電容式觸摸屏用戶界面。 憑借每秒 1,000,000 個波形的超快波形捕獲率，您能夠捕獲難以捉摸的毛刺和異常。 通過結合使用自動化軟件、波形和測量直方圖以及區域觸摸觸發功能，就可以一步輕松完成先進的測量—— 您只需用手指在屏幕上畫個方框即可實現。◆
一站式滿足您的所有需求
3000G X 系列示波器具有進行通用電子設計所需的各種功能和軟件，開箱即可使用。 它包含的軟件、探頭、其他先進功能（如直方圖和區域觸摸觸發功能）和技術支持非常適合用于研發調試、低速串行設計和測試以及電源完整性測試，能夠?yàn)榻虒W(xué)實驗室培訓工程師提供理想的儀器。
自動化軟件

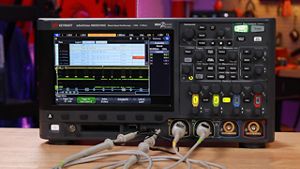

嵌入式軟件包（D3000GENB）
Keysight InfiniiVision 示波器的嵌入式軟件包能夠?qū)η度胧胶突旌闲盘?hào)設計中常用的各種串行總線進行協議觸發和解碼。 該軟件包還支持其他高級分析功能，可用于測試當今的電子設計。
它具有以下特點：
● I2C,串行外設接口（SPI）,通用異步收發信機（UART）,推薦標準 232（RS232）/推薦標準 485（RS485）,I2S 和通用串行總線供電（USB-PD）觸發和解碼
● 基于硬件的模板極限和測量極限測試
● 頻率響應分析（波特圖）
● HDTV 視頻分析
● 雙總線時間交織協議列表顯示
自動化軟件

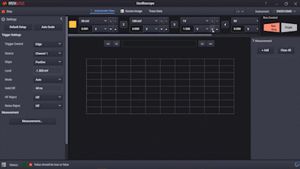

PathWave BenchVue 示波器軟件（BV004B）
在 PC 上運行的 PathWave BenchVue 示波器軟件讓您無需額外編程，即可輕松地連接和控制示波器，捕獲和查看示波器上的測量數據。 您能夠使用這個軟件完成以下任務：
● 通過云連接和控制示波器
● 記錄數據、屏幕快照和系統狀態
● 以指定的格式導出測量數據
● 制作原型并創建自定義的自動化測試序列
● 保存和復制儀器配置，獲得可重復的測試結果
● 同時呈現多種類型的儀器測量結果

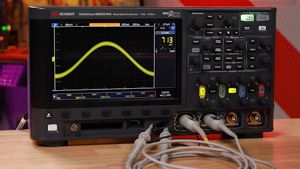

直方圖
是德科技將高端 InfiniiVision 6000 X 系列的卓越性能帶到 3000G X 系列上
使用波形和測量直方圖分析抖動和噪聲的統計分布。

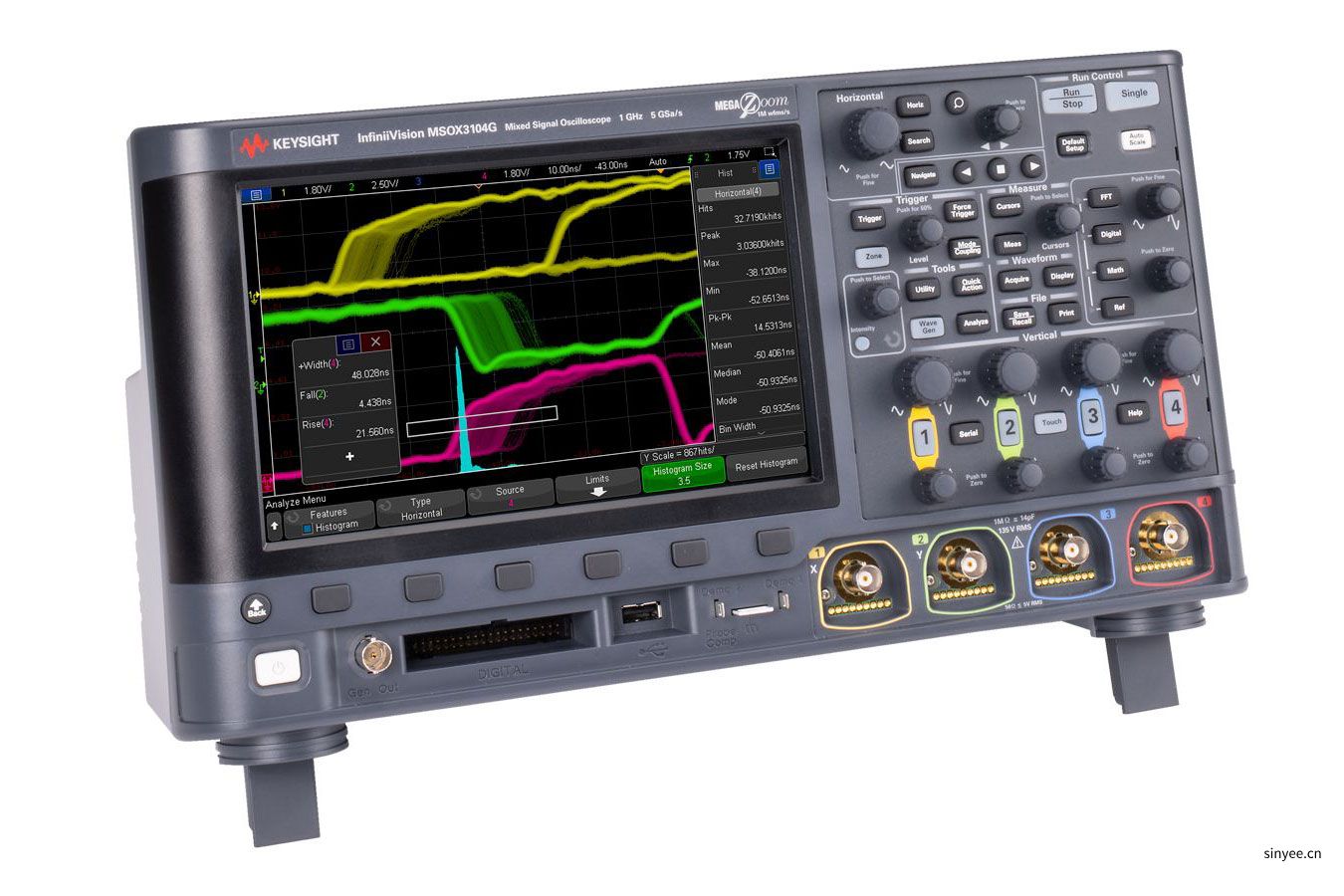

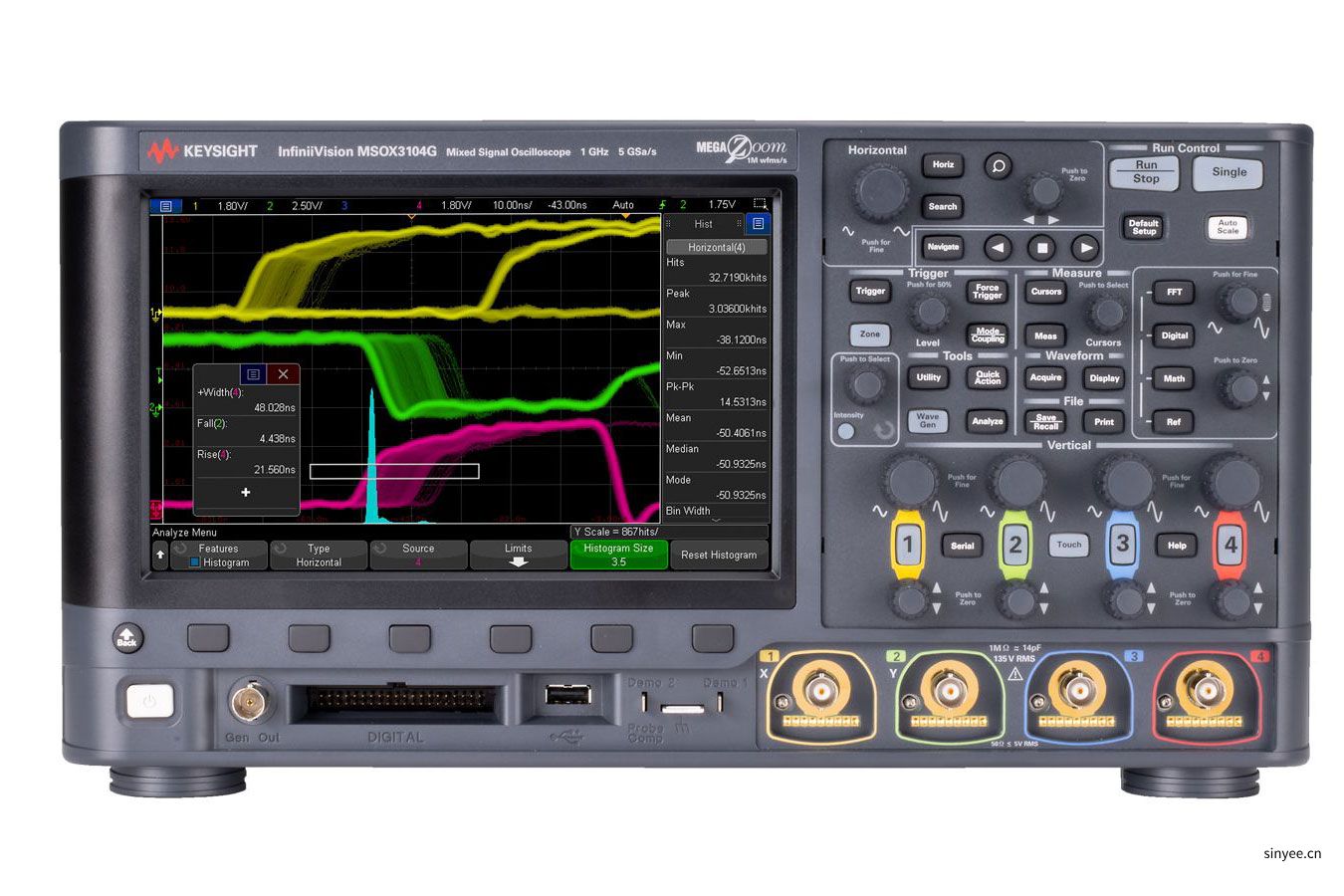

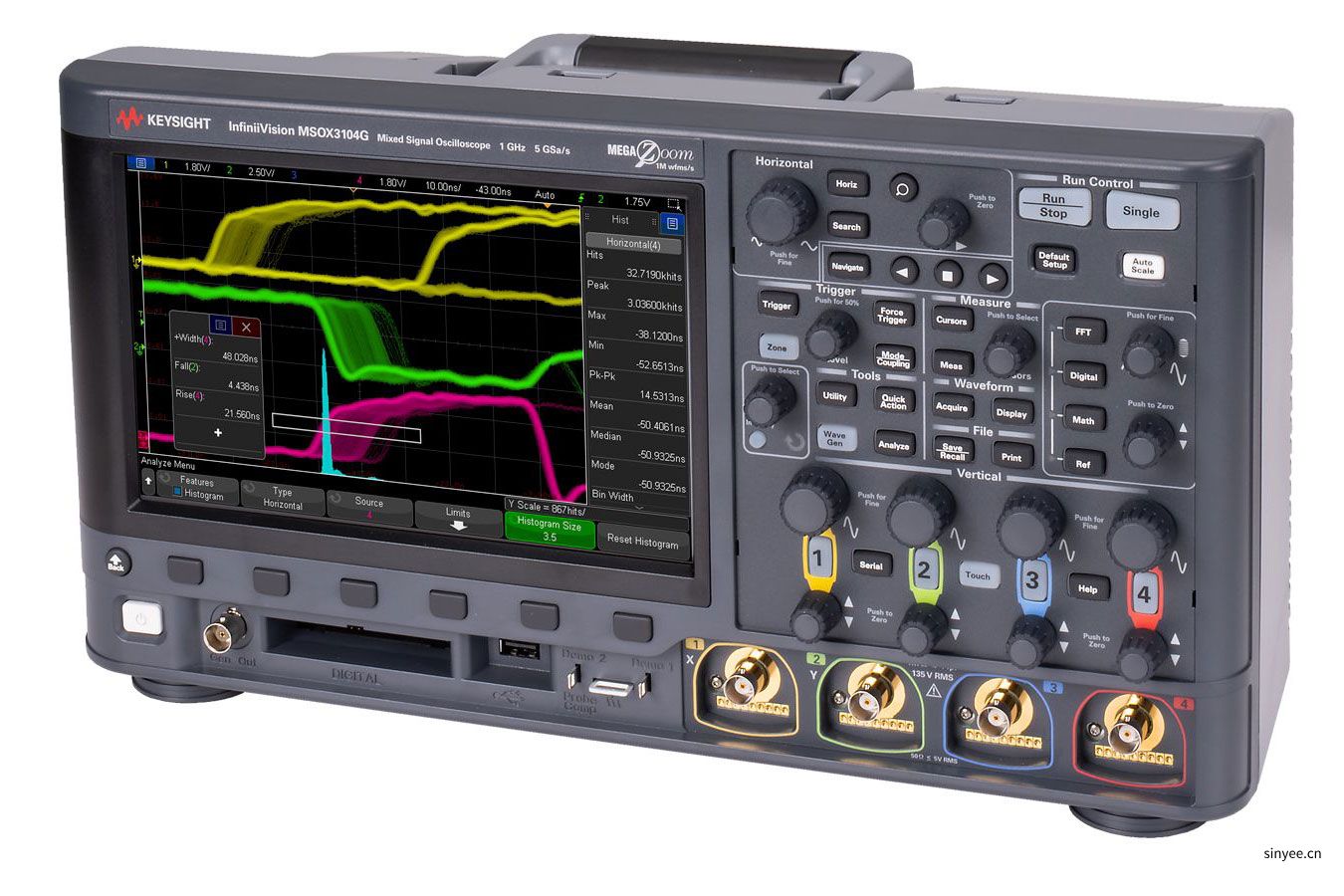

使用示波器的觸摸屏查看時序抖動和垂直噪聲的靜態直方圖。 要訪問視圖，只需在重復捕獲和更新的波形的水平或垂直分段上繪制一個矩形“切片”。

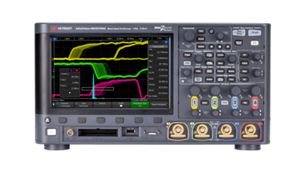

七合一儀器
多功能 3000G X 系列
Keysight 3000G X 系列不僅僅是一臺示波器。 它還綜合了其他儀器的功能，在體積不變的前提下可以提供更多功能，幫助您節省寶貴的工作臺空間。 所有這些儀器的功能都是 3000G X 系列的標準配置，例如：

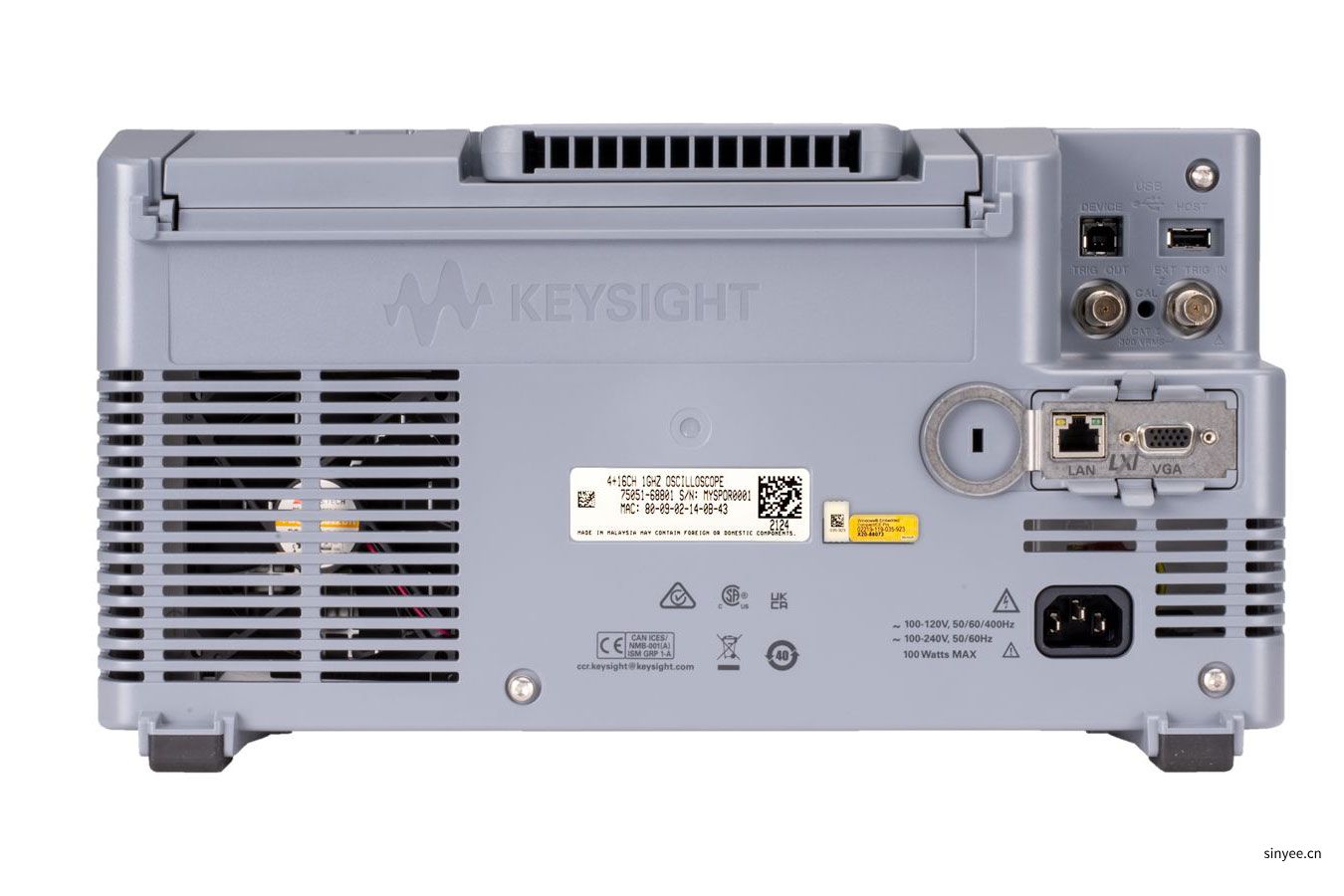

● 示波器（包括局域網（LAN）和視頻圖形陣列（VGA）連通性模塊）
● 協議分析儀
● 混合信號示波器（MSO），添加了 16 個數字通道（MSO 型號上的標配）
● 頻率響應分析儀（波特圖）
● 20 MHz 任意波形發生器
● 三位數字電壓表
● 八位計數器和累加器
探頭

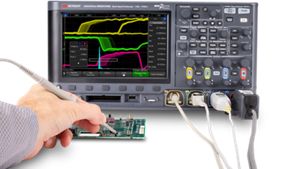

立即開始使用 Keysight 3000G X 系列示波器標配的探頭：

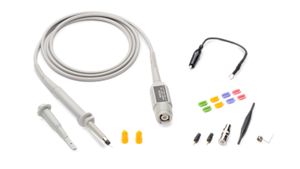

● N2843A 無源探頭具有 500 MHz 帶寬、10:1 衰減比和 10 MΩ 高輸入電阻（每通道標配 1 個）
● N2756A 16 數字通道 MSO 電纜（MSO 型號上的標配）
您是否需要其他功能？ 是德科技為 InfiniiVision 和 Infiniium 系列示波器提供了廣泛的電壓、電流和光探測解決方案。
查找適合您的型號
| 型號 | 簡述 | 帶寬 | 模擬通道 | 最大采樣率 | 最大存儲器深度 | 波形更新速率 | Protocol Trigger & Decodes |
|---|---|---|---|---|---|---|---|
DSOX3012G | DSOX3012G 100 MHz 示波器提供了 2 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 100 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3012G | MSOX3012G 100 MHz 示波器提供了 2 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 100 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3014G | DSOX3014G 100 MHz 示波器提供了 4 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 100 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3014G | MSOX3014G 100 MHz 示波器提供了 4 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 100 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3022G | DSOX3022G 200 MHz 示波器提供了 2 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 200 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3022G | MSOX3022G 200 MHz 示波器提供了 2 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 200 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3024G | DSOX3024G 200 MHz 示波器提供了 4 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 200 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3024G | MSOX3024G 200 MHz 示波器提供了 4 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 200 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3032G | DSOX3032G 350 MHz 示波器提供了 2 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 350 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3032G | MSOX3032G 350 MHz 示波器提供了 2 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 350 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3034G | DSOX3034G 350 MHz 示波器提供了 4 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 350 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3034G | MSOX3034G 350 MHz 示波器提供了 4 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 350 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3052G | DSOX3052G 500 MHz 示波器提供了 2 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 500 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3052G | MSOX3052G 500 MHz 示波器提供了 2 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 500 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3054G | DSOX3054G 500 MHz 示波器提供了 4 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 500 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3054G | MSOX3054G 500 MHz 示波器提供了 4 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 500 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3102G | DSOX3102G 1 GHz 示波器提供了 2 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 1 GHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3102G | MSOX3102G 1 GHz 示波器提供了 2 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 1 GHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3104G | DSOX3104G 1 GHz 示波器提供了 4 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 1 GHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3104G | MSOX3104G 1 GHz 示波器提供了 4 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 1 GHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
可以全面升級，勝任更多工作
隨時隨地全面升級，獲得高達 1 GHz 的帶寬、16 個數字通道、專用的示波器應用軟件等等，更好地保護您的投資。 使用 InfiniiVision 的硬件解碼能力和對串行總線的更廣泛支持，加速解碼串行總線。

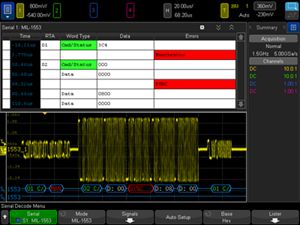

● 軟件包 D3000AERB（免費試用）

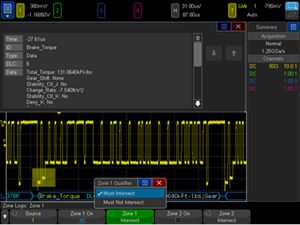

● 汽車軟件包 D3000AUTB

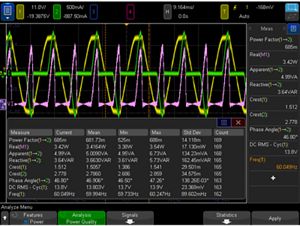

● 功率分析軟件包 D3000PWRB

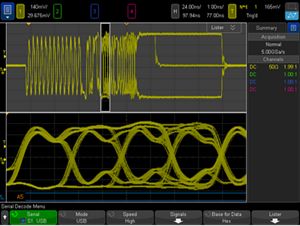

● 通用串行總線（USB）軟件包 D3000USBB

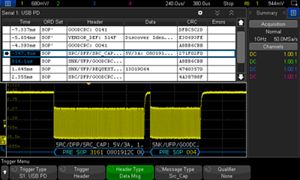

● 旗艦版軟件套件 D3000BDLB
信心十足地進行測量
無論是剛接觸示波器的新手，還是經驗豐富的專業人員，都需要充分了解示波器的工作原理才能打造更好的設計。 是德科技提供豐富的免費技術資源，幫助工程師了解示波器的基本功能和技術指標。
