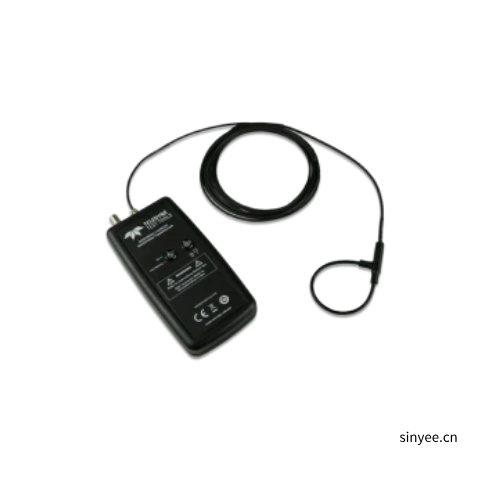

T3RC 羅氏線圈電流探頭

Teledyne Test Tools 羅氏電流探頭提供廣泛的產品，涵蓋廣泛的頻率跨度和電流測量范圍，以實現更大的應用覆蓋范圍，同時易于在難以觸及的電路部分中使用。

探頭感應線圈的靈活性意味著通常可以在不修改被測電路的情況下進行測量，從而提供更準確的結果，同時保持隔離。探頭插入負載非常低，只有幾 pH。

使用電池和外接電源操作意味著 Test Tools 羅氏電流探頭在現場工作和在工作臺上工作一樣簡單。

T3RC0300-UM 和 T3RC0120-UM 感應線圈是我們探頭中橫截面最小的，僅為 1.7 毫米。 這非常適合嵌入式電源應用，在這些應用中，需要在電感、電容或像 TO220 MOSFET 一樣小的小型開關設備等功率元件的支路周圍進行探測。

T3RC0600-HF 和 T3RC3000-HF 是通用羅氏探頭，分別覆蓋高達 600 安培和 3000 安培的應用。 憑借擴展的高頻覆蓋范圍、5 kV 峰值絕緣和 -40C 至 +125C 的寬工作溫度范圍，它們非常適合通用和高低溫環境。

T3RC3000-LF 和 T3RC6000-LF 羅氏探頭提供低至 1 Hz 以下的擴展低頻性能。 低頻性能意味著低頻脈沖的最大壓降通常為 0.1% / ms 或更少，同時提供我們最高水平的 10 kV 峰值絕緣和 -20C 至 +100C 的寬工作溫度范圍。

該 T3RC0060-LF 是我們靈敏度最高的羅氏探頭，最大測量范圍為 60 安培，絕緣電壓為 2 kV，工作溫度范圍為 -20C 至 +100C。

主要特點

● 7 種不同的探頭，涵蓋廣泛的應用。

● 最大電流測量范圍高達 6000 A。

● 最大電壓絕緣高達 10 kV 峰值。

● 使用外置電源或與電池。

● 被測電路的低負載。

● UM 和 HF 探頭的寬線圈工作溫度范圍為 -40 C 至 +125 C，LF 探頭覆蓋 -20 C 至 +100 C。

● 無需修改 DUT 即可使用。

示波器兼容性

Teledyne Test Tools 羅氏探頭與所有 Teledyne Test Tools 示波器以及 Teledyne LeCroy 示波器兼容。

Teledyne T1 羅氏探頭具有簡單的連接要求，即具有 1 MOhm 阻抗的 BNC 輸入。 因此，這些探頭將適用于市場上的大多數示波器。

通過使用示波器的衰減功能重新調整通道垂直范圍，方便使探頭使用。

應用領域

● 組件級設計和開發，例如 MOSFET 或 IGBT 中的半導體開關波形，以及電容和電感設備。

● 系統級開發，例如混合動力和全電動交通系統（汽車、鐵路、海運等）中的電機驅動

● 風電和其他可再生能源的功率轉換器設計和開發。

● 研究與開發。

● 長期系統監控和維護。

物理規格

電氣指標

型號
